Produkt beskrivelse

JRF-H35-01TA Gascylinder trykaflastningsventil

1. Produktprofil

Produkt oversigt

JRF-H35-01TA-gascylinderens trykaflastningsventil er en gasforsyningsventil, der er specielt designet til små brintforsyningssystemer såsom 35MPa.Se fig. 1, figur 2 for enheden, skematisk diagram og fysiske objekter.

JRF-H35-01TA cylindertrykaflastningsventil vedtager integreret design, inklusive trykmåler, sikkerhedsventil, envejspåfyldningsventil, manuel omskifterventil, filter, sekundær trykaflastningsventil.

Fig. 1 Skematisk diagram af JRF-H35-01TA cylinder overtryksventil

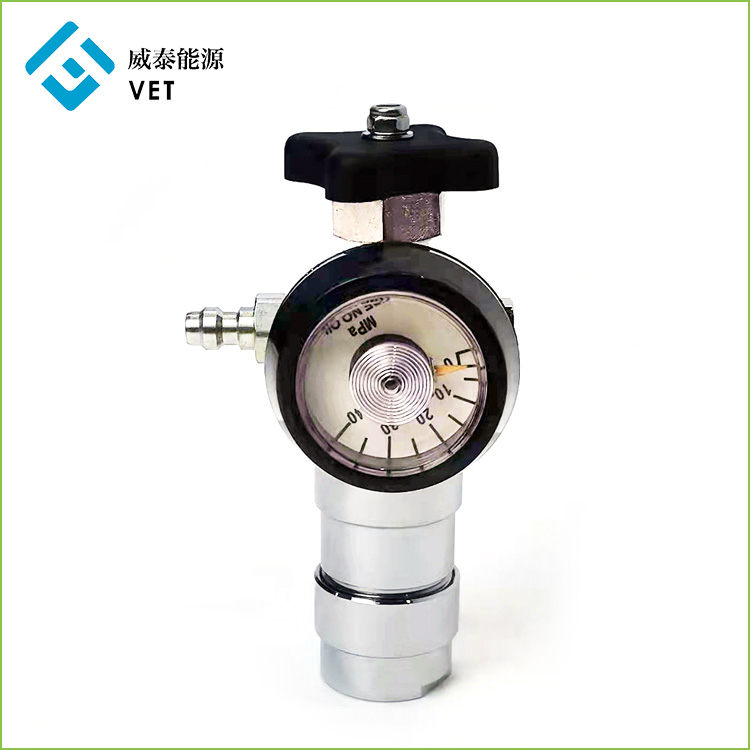

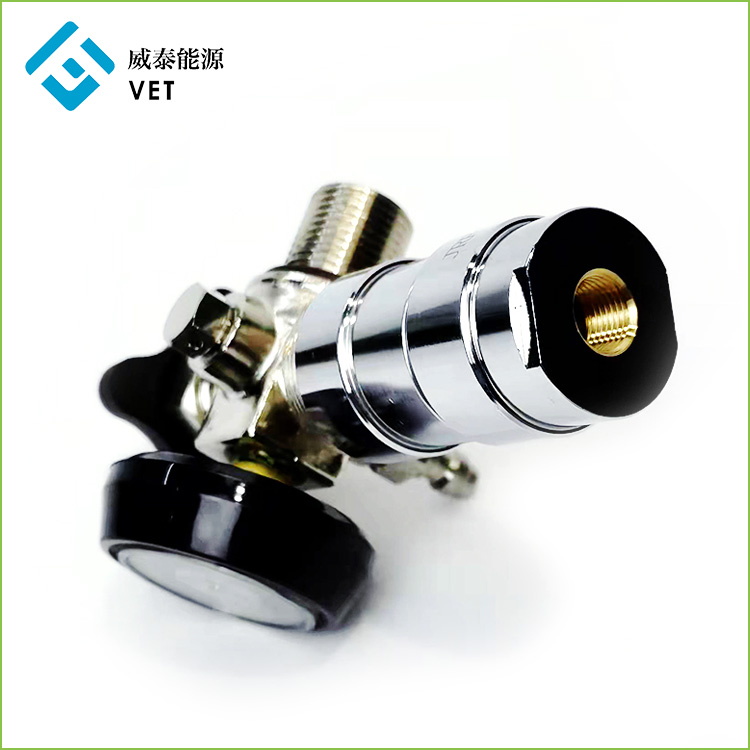

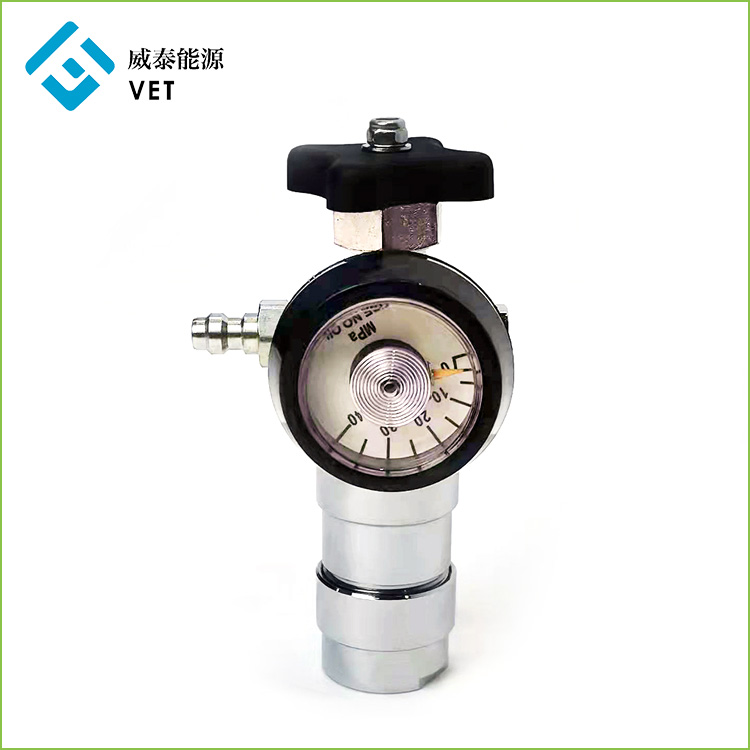

Fig. 2 Fysisk tegning af JRF-H35-01TA cylinder overtryksventil

Cylinder overtryksventilmodul
JRF-H35-01TA cylinderaflastningsventil anvender sekundær fremadgående trykreguleringstilstand med høj udløbstryknøjagtighed, god stabilitet og mindre vibrationer.

Envejs påfyldningsventil

JRF-H35-01TA cylindertrykaflastningsventilen bruger den originale envejspåfyldningsventil, der fungerer som en stopventil, når modulet er oppustet. Hold den manuelle omskifterventil lukket uden at skifte ventilen.

2. Teknisk indeks

JRF-H35-01TA Tekniske data

Nominelt arbejdstryk	0~35 MPa
Sprængtryk af sikkerhedsventil	41,5 ~ 45 MPa
Udløbstryk	0,05~0,065 MPa
Output flow	â‰¥80L/min
Samlet lækagerate	±3 %
Husmateriale	HPb59-1
Interface	Tilpasset efter behov

3. Interface data

Cylindergrænsefladedata (tilpasset efter behov)
Cylindergrænsefladen er M18x1,5 gevind og forseglet med enkelt O-ring endeflade.
Se figur 3 for specifikke dimensioner.

Figur 3. Cylindergrænsefladedata

Gaspåfyldningsgrænsefladedata (tilpasset efter behov)
Den oppustelige grænseflade er designet som en envejs luftpåfyldningsventil.
Se figur 4 for de specifikke dimensioner.

Figur 4.Gasfyldningsgrænsefladedata

Lavtryksudtagsgrænsefladedata (tilpasset efter behov)
Lavtryksudgangsgrænsefladen er Rc1 / 8, se figur 5 for specifikke dimensioner:

Figur 5. Lavtryksudløbsdata

4. Brug instruktionerne

JRF-H35-01TA-cylindertrykaflastningsventilen har to driftstilstande: oppustning og tømning.

Inflationstilstand

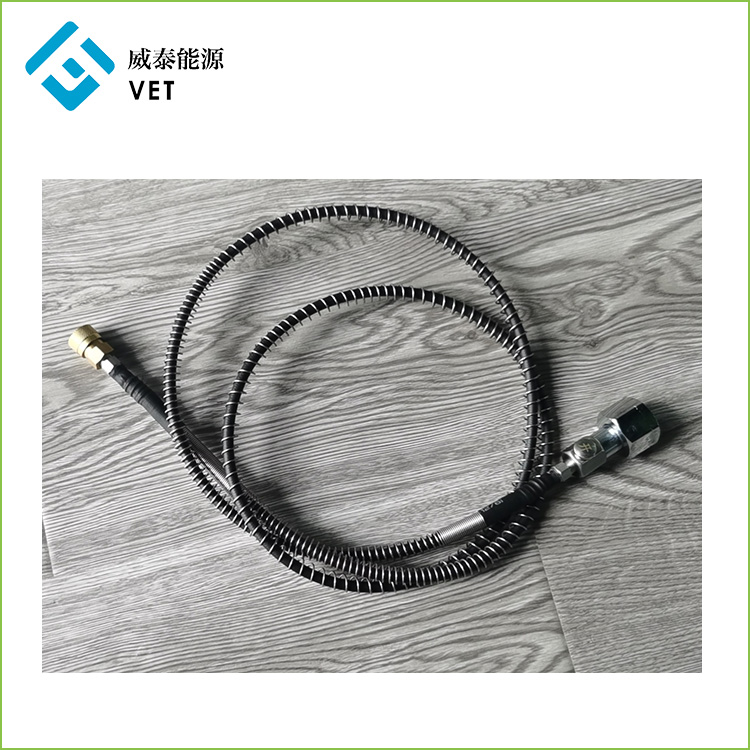

Når JRF-H35-01TA cylindertrykaflastningsventilen er oppustet, skal du lukke den manuelle omskifterventil og indsætte højtrykspumperøret (Figur 6) i envejspåfyldningsventilen for at puste op. Efter oppumpning til det forudbestemte tryk fjernes højtrykspumperøret til brug.
